涉及的除塵點包括爐頂導煙孔、裝煤機側、攔焦爐門、導焦柵、熄焦車上方。煙塵通過吸塵罩和管道收集后，經和爐頂導煙車、裝煤推焦車和攔焦車連接行進的皮帶小車，由通風槽導入蓄熱式火花捕集器，再通過長袋低壓脈沖袋式除塵器凈化，凈化后的干凈氣體經風機、煙囪排入大氣。收集的粉塵經星形卸灰閥、埋刮板機、中間灰倉、無塵裝車機，由汽車運。

的工藝流程：

焦化廠除塵器由兩大部分組成，爐頂部分是帶煙塵捕集裝置的除塵裝煤車，由活動煙罩、導煙管、煙氣調節閥、空氣調節閥、閥、伸縮連接器等組成煙塵抽吸系統。通過伸縮連接器開啟集塵干管上的接口翻板閥。裝煤時冒出的煙氣與定量的空氣混合，經集塵干管送到與焦側除塵合為一體除塵地面站凈化處理。另一部分是推焦裝煤合二為一煙塵凈化地面站，在地面站內設風機，離線式脈沖袋式除塵器，帶液力偶合器的排煙機機組，除塵器回收焦粉輸灰裝置等以及相應配套的電氣、儀表設備，以及壓縮空氣和冷卻水系統。

1、 爐頂導煙孔煙氣捕集

在爐頂出焦側位置上設置移動通風槽，支撐在焦爐立柱上；用于移動通風的通風口裝置設置在導煙車上，與通風槽上的皮帶配套，由導煙車帶動,不另外增加驅動設備，將煙氣引出至除塵器；各導煙管分管上設有卸爆閥和手動野風閥，野風閥用于手動調節抽風時混入空氣的混入量，煙氣中煤氣濃度在焦爐煤氣的范圍內，不發生爆炸，泄爆閥的作用則是在異常爆炸時的泄壓泄爆；匯總管上設放散管，一旦除塵系統故障時導煙小車可以對空排放。  設計中設燃燒室，裝煤時產生的煙氣進入導煙車上的燃燒室進行燃燒后，煙氣不再含有絮狀煙塵和呈粘性的焦油煙，所以解決了裝煤除塵器濾袋清灰及灰斗排灰等搗固焦爐除塵工藝中的技術難題，可以搗固焦爐裝煤除塵系統的長期的運行。

2、出焦煙氣捕集

捕集罩固定在攔焦機上并隨攔焦車一起移動；在攔焦機第三軌道一側增設移動通風槽，用于移動通風的通風口裝置設置在除塵抽風罩框架上；捕集罩和移動通風的通風口裝置運行在焦側的攔焦機軌道及操作臺外側的第三條軌道上，由攔焦機帶動,不另外增加驅動設備，將出焦時產生的煙塵導入通風槽，抽吸到地面除塵站布袋除塵器進行凈化處理。

3、機側爐門煙氣捕集

對于機側爐門的外逸的煙塵，則需要設計單獨的煙氣捕集罩及相應的抽風裝置予以捕集。同樣，移動通風槽能解決此類移動產塵點的除塵。在推焦機的尾部，與現有的推焦車磨電道平行架設一條沿焦爐方向通長的移動通風槽，在推焦車正對爐門的上方設置捕集罩，由風管引至推焦機的尾部，同時為了增加爐口煙氣的捕集效果，在爐口上方設煙氣導流罩，此罩可以將煙氣充分導入捕集罩內。移動通風口裝置安裝在推焦機尾部機架上，由移動通風口裝置與移動通風槽對接，將煙氣導入移動通風槽，引至地面除塵站布袋除塵器處理。移動通風槽上的移動通風口裝置由推焦車帶動,不另外增加驅動設備。

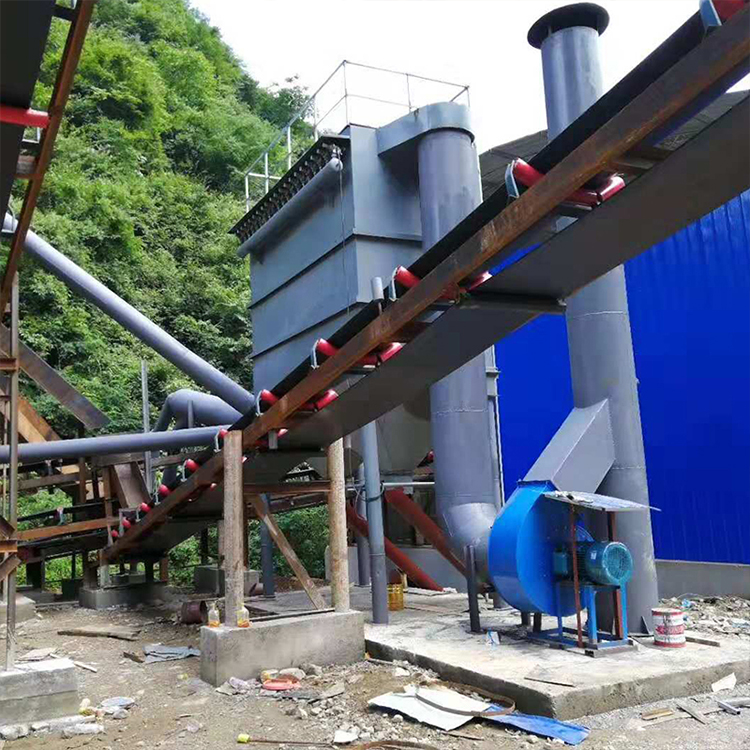

4、 除塵地面站及煙氣處理系統

裝煤和出焦時產生的煙氣通過移動通風口（罩）和三條移動通風槽，經除塵風管，進入除塵器。除塵器采用長袋低壓，該設備代表比較的除塵技術，具有凈化（可達99%以上），占地面積小，清灰壓力低，只有0.15～0.25MPa，目前已廣泛運用于冶金、建材、化工、紡織等行業，在武鋼、鞍鋼、柳鋼等焦爐裝煤除塵技術上也使用較好。對焦爐煙氣，其過濾風速可為1.0～1.2m/min，經長袋低壓脈沖袋式除塵器凈化處理后煙氣排放濃度將小于 20 mg/Nm3，低于允許的排放要求。

  由于爐頂導煙車捕集的煙氣中含有少量的焦油，攔焦機捕集的煙氣又常含有火花，為了避免對濾袋產生不利的影響，故需要采取的防護措施：

（1）采用含導電纖維并經過處理的滌綸針刺氈，防止靜電火花引起煙氣中煤氣的燃燒。由于煙氣溫度在80～120℃，而濾袋工作溫度為≤120℃。

（2）預噴涂措施：新裝布袋前或長時間檢修后，先運行攔焦除塵一段時間（約3天），利用攔焦除塵的煙氣（主要成分為焦粉），在濾袋表面積累一層焦粉，使得再開啟爐頂導煙小車除塵時，濾袋表面盡量不接觸到焦油，從而可以避免糊袋。經驗證明：裝煤、出焦二合一的除塵器可以避免焦油糊袋的現象。

（3）由于裝煤、出焦時間只有約8～10分鐘，通過電腦編程，在除塵器沒有煙氣過濾時，脈沖清灰，可以的提高清灰效率。

（4）在煙氣進入除塵器之前，設置一套蓄熱式火花捕集器。火花捕集器內設置大量冷卻板，攔焦機捕集的煙氣通過除塵風管，進入火花捕集器，再進入布袋除塵器凈化?；鸹ú都鲀鹊睦鋮s板將灼熱的焦粉及火花預先捕集掉，保護除塵器內的濾袋不被燒損。同時，由于焦爐除塵煙氣，冷熱交替頻繁，蓄熱式火花捕集器的另一作用是平衡冷熱煙氣的作用：當熱煙氣通過時，火花捕集器內設的冷卻板冷卻煙氣，而當抽取冷空氣時，冷卻板又對空氣進行加熱。

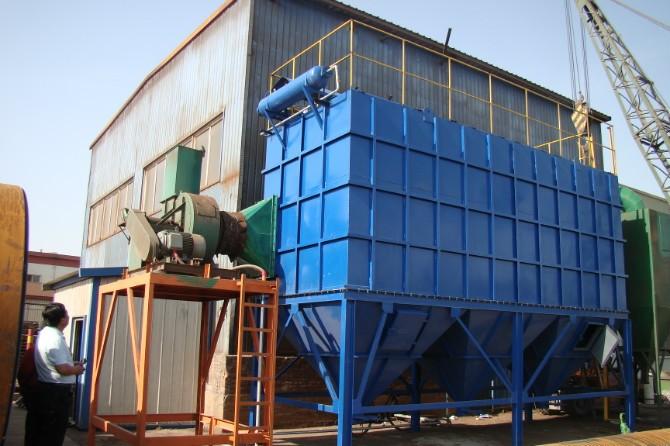

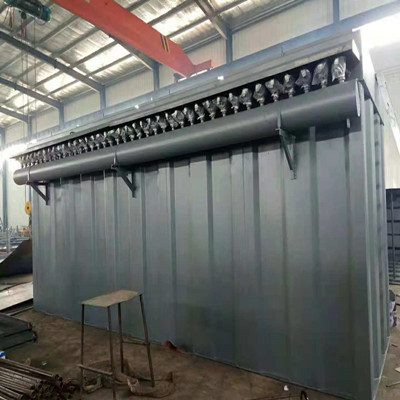

除塵器采用長袋低壓，在線清灰，離線檢修，每個箱體的進出口處都設有一個手動停風閥。當設備阻力上升到預定值時，控制系統將使頭一個箱體內的脈沖閥將依次啟動，逐排對箱體內的濾袋實施噴吹，噴吹完畢，如此時系統阻力仍未降至預定值之下，則將自動實施對下一個箱體的噴吹，如此逐步循環。
